概述
（一）、產品概述
徐州華隆機械設備制造有限公司采用張緊力動態可調的張緊裝置：啟動階段滿足膠帶運輸機的動態防滑要求，等速階段降低張緊力以維持膠帶機正常運行要求，同時有張緊力實時監控功能。煤礦井下長距離阻燃整芯膠帶的伸長率是常規皮帶的10倍，簡單的絞車或重錘張緊等張緊裝置受其張緊距離和張緊力的限制而難以適應特別是500米以上皮帶的啟動、運行和制動要求。
液壓張緊裝置是根據皮帶輸送機運行特點和受力模型分析及大量實驗數據開發的新型產品。它保證了皮帶啟動和運行及制動中皮帶對張緊力和緩沖要求。
1、本裝置能夠自動實現對膠帶機提供啟動力和運行張力的張緊動作，以滿足膠帶啟動時防止打滑及膠帶正常運行對張緊力的不同要求。
2、液壓張緊裝置的液壓張力緩沖裝置能夠被及時拉緊膠帶機啟動時的松邊，改善了啟動特性，減輕甚至消除其他張緊出現的波涌、打帶現象。
3、本裝置除了自動提供啟動張緊力、運行張緊力外還可根據用戶需要自動提供皮帶停機張力，這樣既節約了能耗，又延長了膠帶使用壽命。
4、張緊裝置可根據用戶的實際拉緊行程需要在大行程范圍內實現自動張緊，這樣便能夠適應伸長率的整芯膠帶機和長距離膠帶機的張緊要求。
5、當停機或意外停電時，張緊裝置能實現自動制動，此時仍能可靠地確保運輸帶處于張緊狀態。
6、本裝置配有可靠的張力監控系統，能對張力變化作出及時反應和調整。有效的防止了皮帶機運行中的打滑現象。
7、本公司產品配美國熱電皮帶運行監控器，實現張緊檢測、斷帶檢測、打滑檢測。同時控制系統根據檢測結果作出相應反應。
8、對于小型皮帶，本公司產品經特殊設計可達到自動糾偏功能。
1、基本組成：

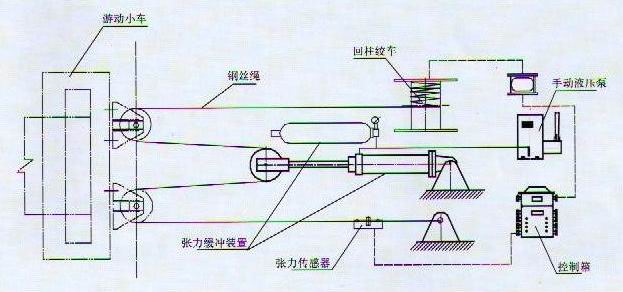

本裝置主要由基座、張緊絞車、液壓張力緩沖裝置、控制箱和張力傳感器五部分組成。圖示中的鋼絲繩由用戶提供，游動小車是皮帶機部件。張緊動作可根據需要實現變頻控制。
該型號張緊裝置結構簡單、經濟可靠、為免維護型張緊裝置�？捎迷诓擅汗ぷ髅妗�
2、技術參數：
|
最大拉緊力 |
50KN |
100KN |
150KN |
200KN |
|
功 率 |
8KW |
|
工作行程 |
15 m |
|
鋼 絲 繩 |
φ15.5 mm |
|
控 制 柜 |
型號：KXJZ--Ⅲ（Exd[ib]I），電源：127/220AC，工作方式：連續 |
|
張力傳感器 |
型號：CFBP（ExibI） |
|
電源：DC24V，工作電流：30 mA |
|
絞 車 |
最大牽引力：80KN，牽引速度：0.08—0.09 m/s |
|
電機：7.5KW（380/660V），外形：1600（長）×530（寬）×670（高） |
|
液 壓 站 |
手動液壓泵：SBD—20D |
|
最高使用壓力：10Kpa |
|
流量：20ml/p.s |
|
液壓油：46# |
|
外 形 |
1600（長）×1300（寬）×1100（高） |
|
重 量 |
1070 kg |
|
執行標準 |
Q200701—2007企業標準 |
